Έξυπνος έλεγχος για το RGB φώτα προγραμματιζόμενο

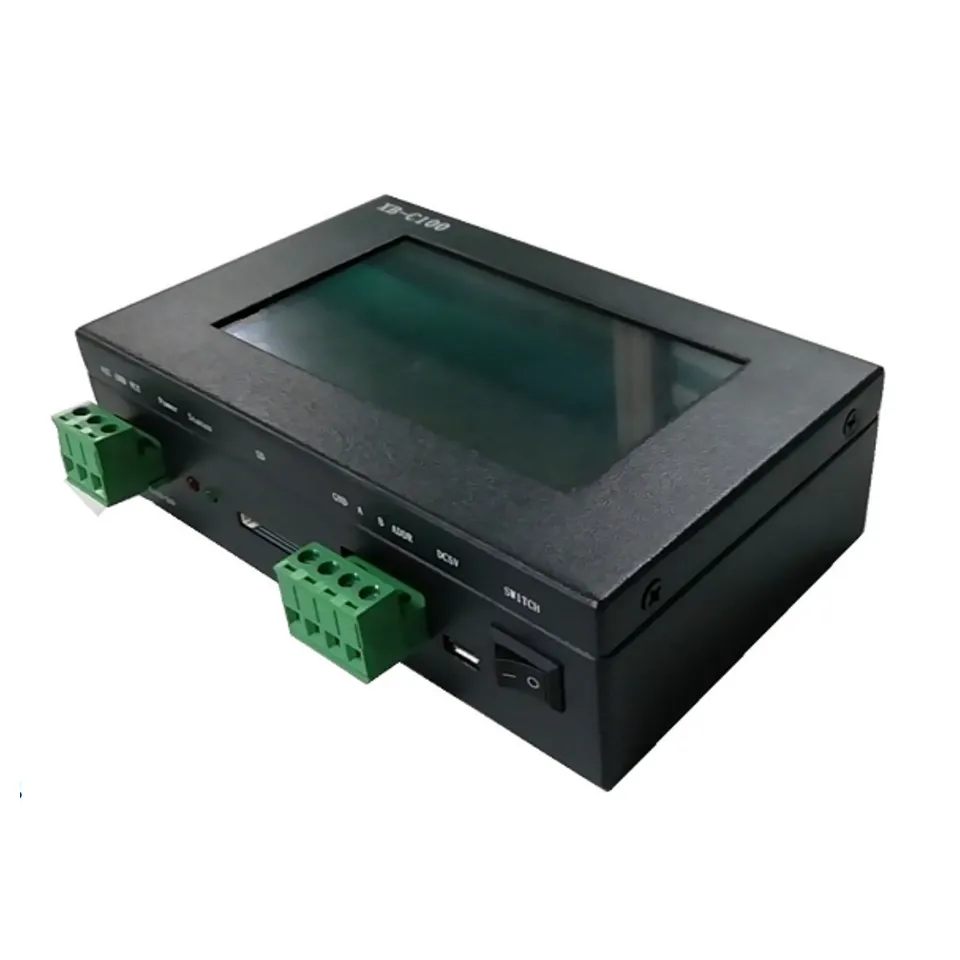

XB-C100 οθόνη αφής έξυπνος κωδικός ελέγχου-συγγραφέας







1. XB-C100 Κωδικός συγγραφέας: έχει οθόνη οθόνης, εύκολη στη λειτουργία
2. Το XB-C100 υποστηρίζει την αναβάθμιση του λειτουργικού συστήματος .
3. Το XB-C100 Code Writer έχει ενσωματωμένη μπαταρία, η οποία μπορεί να λειτουργεί συνεχώς για 10 ώρες .
4. Ο κωδικοποιητής XB-C100 υποστηρίζει το mainstream chip DMX512 και μπορεί να γράψει παραμέτρους κώδικα και εγγραφής σε DMX512IC .
5. Ο συγγραφέας κώδικα XB-C100 μπορεί να δοκιμάσει τη διεύθυνση καναλιού LAMP DMX512IC και το αποτέλεσμα δοκιμής .
6. Οι εξόδους θύρας κωδικοποιητή XB-C100 βελτιώνουν το διαφορικό σήμα TTL και 485, το οποίο μπορεί να μεταφέρει λαμπτήρες TTL / DMX512 .
7. Ο κωδικοποιητής XB-C100 μπορεί να μεταφέρει 512 /2048 εικονοστοιχεία το πολύ (τα μέγιστα 512 εικονοστοιχεία των λαμπτήρων ακτίνων Χ παίρνουν τρία κανάλια ως παράδειγμα) .
8. XB-C100 Coder 22 Ενσωματωμένο εφέ δοκιμής (προαιρετικό 3-} κανάλι / 4- ενσωματωμένο καναλιών) .
9. Ο κωδικοποιητής XB-C100 μπορεί να εισαχθεί στην κάρτα SD για να παίξει το αποτέλεσμα (η έξοδος εφέ λογισμικού επιλέγεται ως k -1000), το οποίο είναι το ίδιο με αυτό του k -1000 C Controller .





Ορισμός της διεπαφής κωδικοποιητή και του φωτός δείκτη
Αριθμός	όνομα	εκτύπωση οθόνης θύρας	ορισμός
1	Θύρα φόρτισης	VCC/GND/VCC	DC DC 12-24 V υποδοχή τροφοδοσίας
2	Δείκτης ισχύος	ΕΞΟΥΣΙΑ	Δείκτης ισχύος (κανονικά μετά την εκκίνηση)
3	Δείκτης κατάστασης	Κατάσταση	Δείκτης κατάστασης
4	Υποδοχή κάρτας SD	SD	SD SLOT CARD SLOT (Παίκτης)
5	Θύρα εξόδου σήματος	GND/A/B/ADDR	Θύρα σύνδεσης μονής γραμμής DMX512
6	Θύρα φόρτισης USB	DC5V	Θύρα τροφοδοσίας USB 5V DC
7	διακόπτης	ΔΙΑΚΟΠΤΗΣ	Διακόπτης κωδικοποιητή
8	πινακίδα	----	Πίνακας λειτουργίας κωδικοποιητή (οθόνη αφής)





Διάγραμμα καλωδίωσης της γραμμής διαφορικού σήματος DMX512

Διάγραμμα καλωδίωσης πελατών DMX512 Διάγραμμα καλωδίωσης σήματος μονής γραμμής (διεύθυνση της γραμμής AB)





Θερμοκρασία λειτουργίας: -20 βαθμός -- 85 βαθμός

Τροφοδοσία: DC 5V -24 V Εισαγωγή (ενσωματωμένη μπαταρία) Χωρητικότητα: 128MB -- 32 GB

Χωρητικότητα μπαταρίας: Μορφή 4000mAh: μορφή FAT ή FAT32

Κατανάλωση ενέργειας: 4W Αποθήκευση αρχείων: *. LED

Θύρα μεταφοράς δεδομένων: τερματικό 4PIN

Βάρος: 1,7 κιλά

Ίντσα: L140mm * W100mm * H40mm
